有些多串發光二極管（LED）模塊采用一種共陽極配置；然而，這種共陽極連接方法把LED模塊與其驅動器之間的導線數目從2N減少至N+1，這里，N是模塊中LED串的數目。本文將闡明如何驅動這樣的共陽極LED模塊，并在某個LED串變至開路狀態時對LED串電壓進行同時限制?！　D1示出了采用降壓模式配置的LT3496三路輸出LED驅動器，這里，LED串被布設于PVIN和200mΩ檢測電阻器之間，以在PVIN上實現共陽極連接。這與用于3個自由浮動LED串的常見降壓模式配置是完整不同的。在尺度的穩態把持中，該電路可向每個LED串輸送500mA的電流。
　　在降壓模式LED驅動器電路中，編程過壓保護(OVP)功效并非始終需要。與升壓、降壓/升壓和單端低級電感轉換器（SEPIC）型驅動器不同，當某個LED串開路時，降壓模式LED驅動器的開關電壓將降落。在這種場合中，OVP功效是不需要的。然而，可以把CAP1引腳用作一個開路唆使器。此外，在某些利用中可能還需要一個集電極開路緩沖器。為簡略起見，我們?cè)谙旅娴拿鑼懼兄徊捎昧送ǖ?的參考唆使符。
　　假如某個LED串變至開路狀態并隨后被重新連接，則有可能產生一個標題。例如，假如LED驅動器和LED模塊之間的電纜連接不是一種恒定不變的連接(需要不時地?cái)嘟雍椭亟?，就可能呈現上述情況。在這種情況下，當LED串被重新連接之后，它就會遭遇一個很大的浪涌電流(持續時間達若干微秒)。這個大浪涌電流是由電容器C4的放電所引起的。該浪涌電流的大小與PVIN和LED串電壓之間的差別有關——電壓差越大，則浪涌電流越大。例如：在圖1中，對于一個24V輸進和3-LED配置，測得的峰值浪涌電流為1.2A。
　　假如擔心浪涌電流，那么當LED串開路時，就必需把LED串兩真?zhèn)€電壓箝位于一個僅略高于LED串電壓的電壓。圖2示出了一款電路，該電路可把LED串兩真?zhèn)€電壓限制在一個由電阻器R1和R3所設定的OVP電平上。在本例中，該OVP電平將是15V。然而，為了使OVP電路生效，在OVP邏輯電路將主開關斷開之后，必需上拉CAP1引腳電壓。電阻器R4為CAP1引腳供給了數百微安(μA)的上拉電流。當未采用R4時，CAP1引腳被保持于低電平，從而使得OVP電路不起作用。

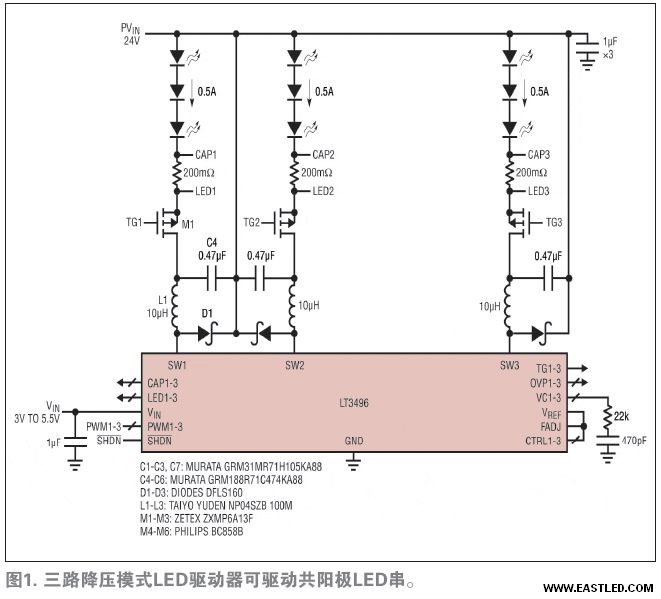

圖1：三路降壓模式LED驅動器可驅動共陽極LED串。

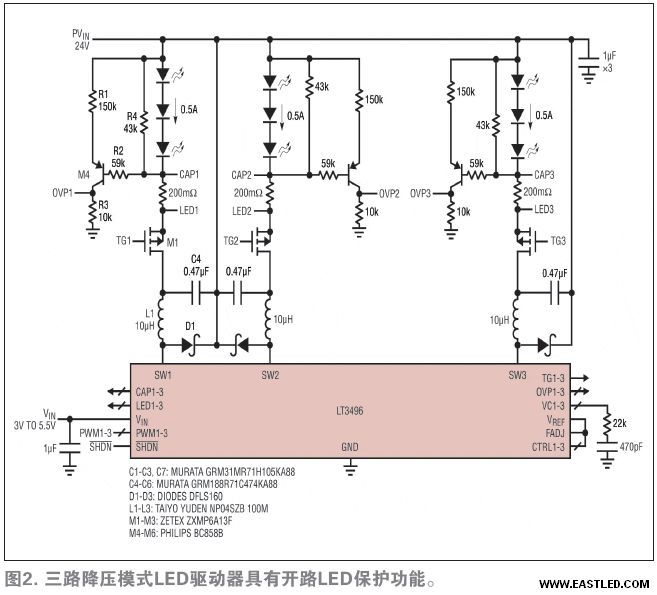

圖2：三路降壓模式LED驅動用具有開路LED保護功效。
