車管子斜端面夾具先容
在生產制作循環流化床鍋爐的過程中，有大批如圖1所示的不銹鋼連接收，它的一端是與管子中心線的垂直面呈（<傾角的斜面，以往的斜面是采用刨削加工。因牛頭刨床的加工行程較短，往復運動頻繁，并且為斷續切削，在加工過程中，刀具受沖擊而輕易損壞，而且生產效率低下。根據實際情況，我們改良了工藝，制作了一種專用夾具，如圖2所示，在車床上加工此工件，取得了很好的后果。加工時，使夾具體上的凸緣靠緊車床上的三爪卡盤，工件靠緊限位擋塊，夾緊后，調劑刀具地位，一次進刀即可完成加工，以后加工另一件時，不需要重新調劑刀具地位，只需縱向進、退刀即可。
圖1

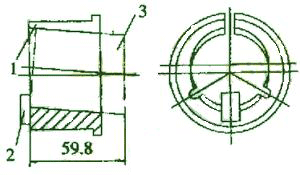

1.夾具體 2.擋塊 3.工件
圖2
夾具用于生產后，加工的產品均能達到圖紙請求，明顯地縮短了加工時間，提高了經濟效益。
